液压破碎锤的设计原理

液压破碎锤的设计原理

作者:admin 来源: 日期:2013-03-08 23:39:50 人气:7 评论:0 标签:破碎锤发明原理图
分享到:

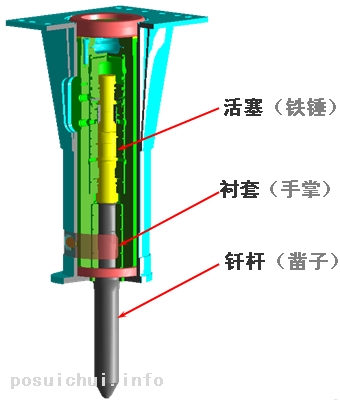

以前人们破碎石块都是用手固定住凿子,将凿子尖端接触石块,然后用铁锤砸击凿子另一端,通过能量的传递达到破碎石块的目的。根据这一原理,逐步就发展出破碎器,其工作原理类似于铁锤砸击凿子,凿子破碎石块。如下图所示:破碎器的活塞相当于铁锤,破碎器中的衬套相当于手掌起固定钎杆的作用,钎杆相当于凿子,在活塞的打击下破碎石块。




⑴开始时配流阀处于下部,将上部活塞腔连接至回油管路,油泵提供高压油进入活塞下腔,推动活塞上移;活塞上腔低压油回流入油缸

⑵活塞上移的过程中,配流阀的先导管路与高压油路连接,两个配流腔全部与高压管路连接,两个配流腔全部与高压管路连接。由于下部配流腔较大,配流阀开始向上移动,抵消活塞的运动;

⑶活塞位于高位置,配流阀的上移使得上部分活塞腔连接至高压管路。

⑷两个活塞腔全部与高压管路连接,但是由于上部活塞腔较大,活塞开始向下移动,

⑸活塞向下运动的过程中,活塞中的凹槽将配流阀腔与回油管路连接,

⑹配流阀开始向下运动以抵消活塞的运动,

⑺随着配流阀的移动,到达低位置,活塞与钢钎接触,活塞向下运动产生的动能将钢钎打击至地面

在运动过程中,氮气大约提供70%-80%的冲击力,液压大约产生20%-30%的冲击力。整体简易油路图
