序-说明：广大的工程机械液压破碎锤同行们，大家新年好，今天是大年初五财神日，恭祝各位新年快乐，财源广进。关于破碎锤，众所周知，为核心的零部件名录中，少不了冲击活塞。而关于活塞的故障，往往是多，而且一般都是严重的故障，并且故障类型层出不穷，众说纷纭。因此，常有同行与我司研究院同事交流活塞的故障原因与索赔责任方的问题。
因此，我们迫切需要一篇较为全面的文章，来解释和介绍相关问题，以便及时纠正，论清是非。此文，为讨论版，大家可以公平公正的留言。本文相关各个论点，基本来自于从业十余年的售后前辈，但是也不免有值得商榷和辩论之观点，希望，大家不吝赐教，让所有问题，得到公平公正合理的解释。
使命：本公众号，一向秉承将我所知，集众家之观点，为同行，客户进行内容传播，让大家越来越专业，越来越理智；从而倒逼生产厂家，不断提升品质；终使得中国制造，中国品牌，走出国门，立足世界。
通过以下动画，可以简单了解一下冲击锤活塞的运动方式。

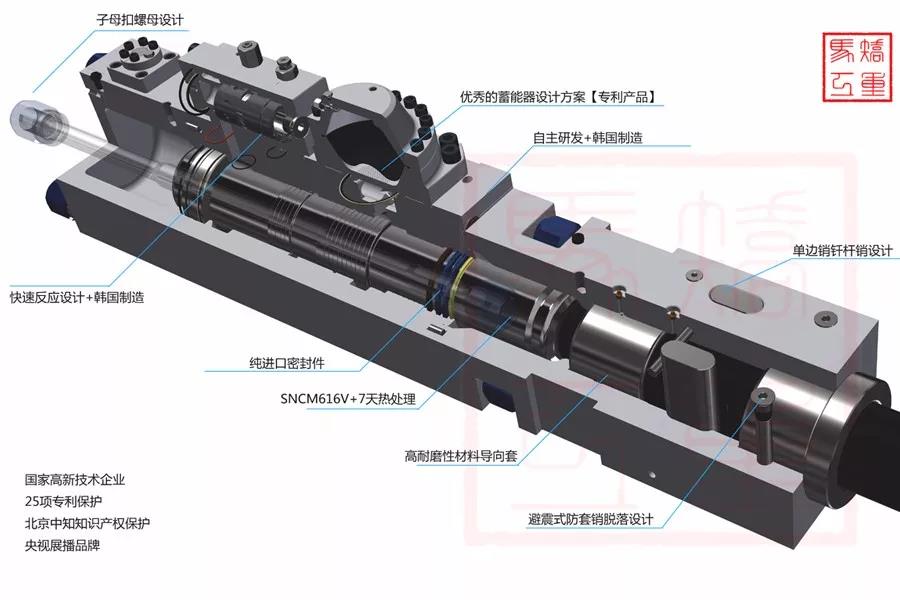

再看一下全面的三维结构图，包括油封都一一列出
正文
1、开裂【图片请点开放大看】

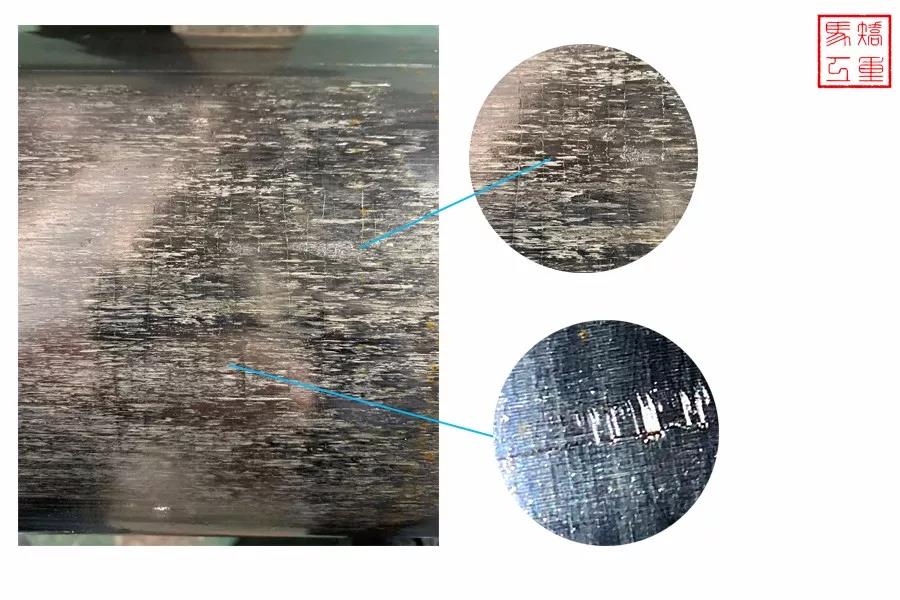

解析：如图为活塞小直径放大图和细节图。
类似于这样的故障，部分活塞厂家，也许自己也不知道原因所在，可能告知你为“拉伤裂纹”，问题是：拉伤的活塞都有这个裂纹吗？？？？
其实，鉴定方法并不复杂，首先①线切割-②使用硬度计测量芯部硬度（35≥45为合格硬度区间值）③如果低于35度甚至只有20多度，则，在大活塞，特别是冲击功比较大的破碎锤上，特别容易出现这个表面裂纹 ④出现裂纹后，单边的公差就会呈几十丝的涨开，从而破坏正常的活塞与缸体的间隙，造成严重的拉伤。
答案：活塞故障，造成重大损失
2、断裂、纵向开裂
解析：明显活塞故障，活塞断裂，此种情况 ①材料问题 ②热处理问题
解决方案：更换活塞
答案：活塞故障

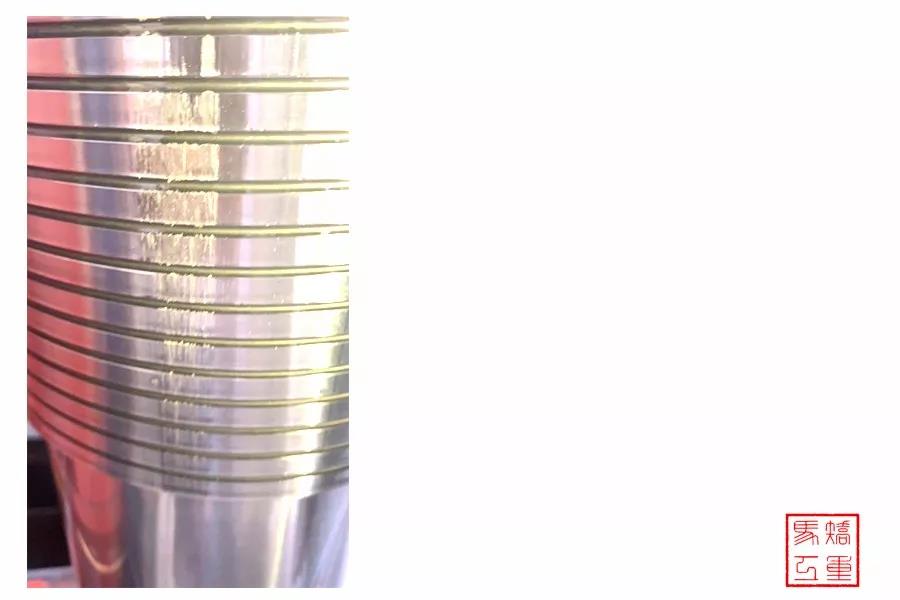

3、膨胀继而严重拉伤
解析：
此种故障较难分析故障原因所在，如果确保
①装配公差
②缸体同轴度、圆度

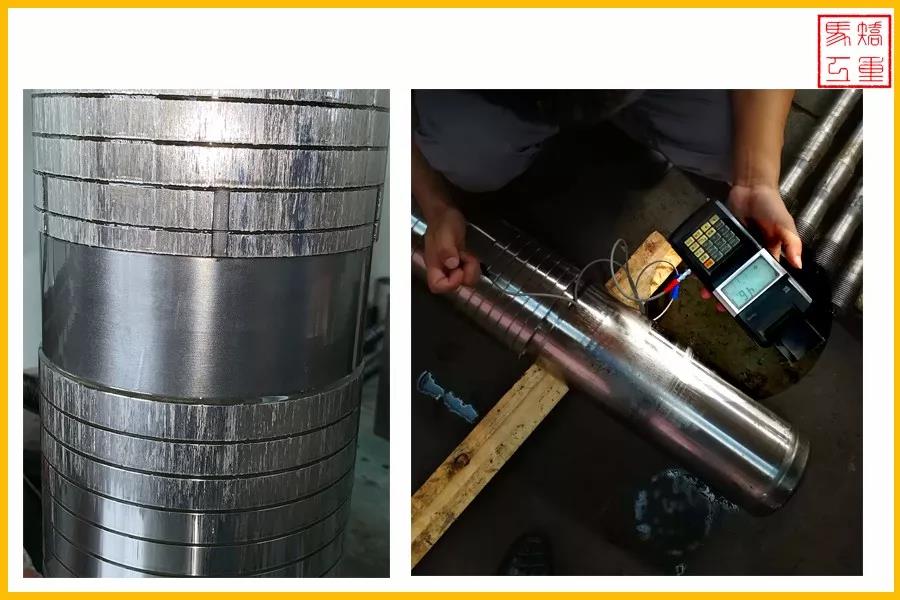

③活塞研磨精度-圆度与同轴度的前提下，我们继续往后面推，如右图检测活塞表面硬度【HRC58≥62】 ，如上图，明显活塞硬度不足，但是也不至于如此拉伤，我们继续检测，可以自制一个油桶，足够大，然后，加温使得油的温度达到80℃，保持活塞浸透超过30分钟，再及时测量其公差，发现其公差已经超差0.08，这个情况下，缸体如果为进口的，或者缸体热处理合格的情况下，那么，热膨胀大概在0.02-0.04之内，装配公差一般为0.08左右，这个情况下，缸体与活塞钢性摩擦，造成强拉伤。
解决方案：更换活塞
答案：用上述方法检测是否为活塞故障

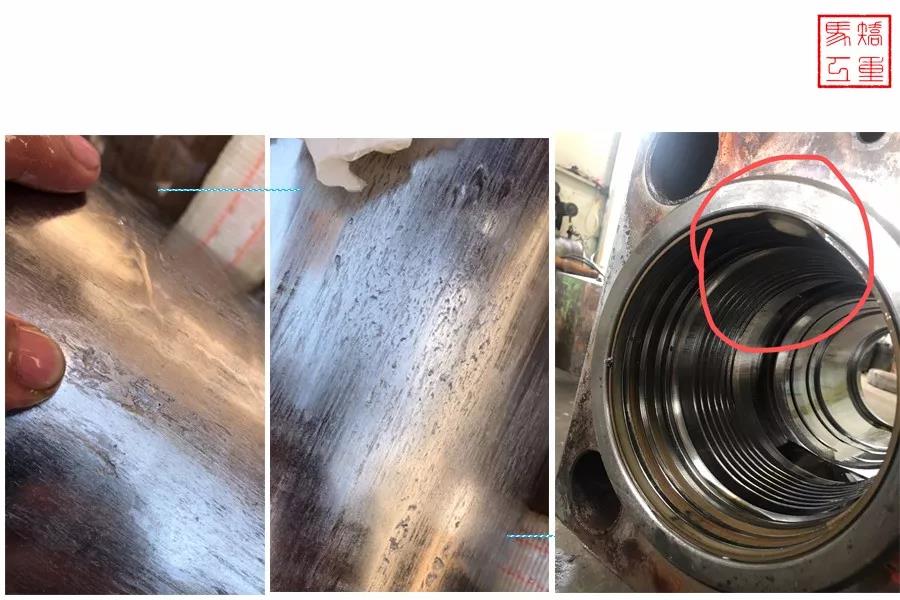

4、气蚀、杂质
解析：类似这样的情况，并不少见，如图，活塞有深坑、缸体有点对点前后对称纵向拉伤；原因为
①进入杂质，造成活塞运动时，前后失去平衡，有翘头的概念，造成拉伤
②气蚀，气蚀一般出现在缸体中，而非出现于活塞上，气蚀会造成较深黑洞，其中多余物质，会在液压油快速冲击中，分解，并使得整个缸体拉伤，这个图片显然不是
③锈坑，如图并非锈坑，锈坑一般因活塞材质（比如一些厂家迫于市场压力，使用42CRMO或者索性使用40CR等材料）或者存放时，没有注意将活塞推入缸体，雨水天，造成腐蚀，时间长，黄锈形成黑锈终成坑，一般，没有到保养期就开始漏油的小微型破碎锤，此现象常见。
解决方案：更换活塞
答案：非活塞故障
5、内凹与爆头
①钎杆热处理硬度过高、同时，钎杆厂家为了保护钎杆，未按图施工，造成钎杆打击面小面积凸出，造成巨大压强，使得低碳合金钢的活塞，内凹----------非活塞质量问题
②爆头有多种，如果打击头部整体脱落式的爆头-----活塞质量问题
③活塞头部打成马蜂窝状

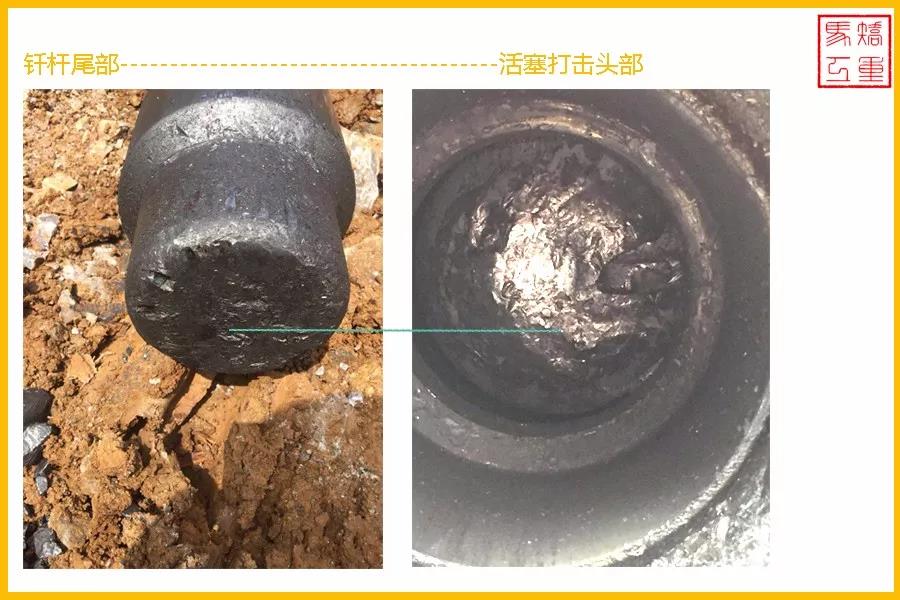

解析：如图，钎杆尾部已经打成马蜂窝状，同时活塞打击头部业已如此，这个情况的发生，一般是活塞头部掉块、或者钎杆尾部开裂，后掉块等原因，再加上持续的打击，造成如此现象
答案：如果早期，看是钎杆还是活塞先损坏，就可以分辨出是活塞或者钎杆的故障原因。末期，也可以分析，难度较大，可以打磨活塞的打击断面，打磨到见蓝光，然后用硬度计来测试硬度，如果硬度很低，低于30HRC，则是活塞的质量问题。

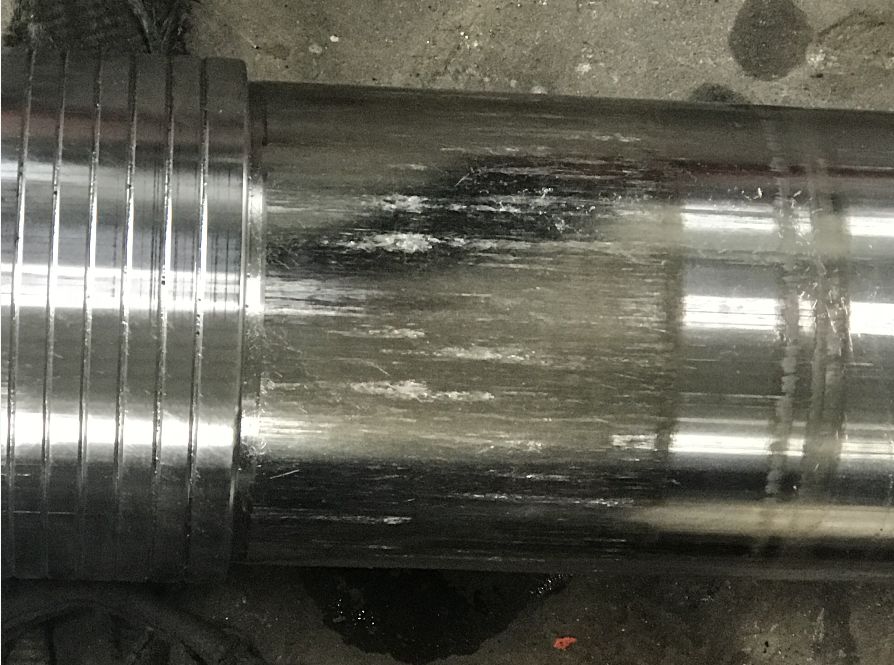

6、严重拉伤

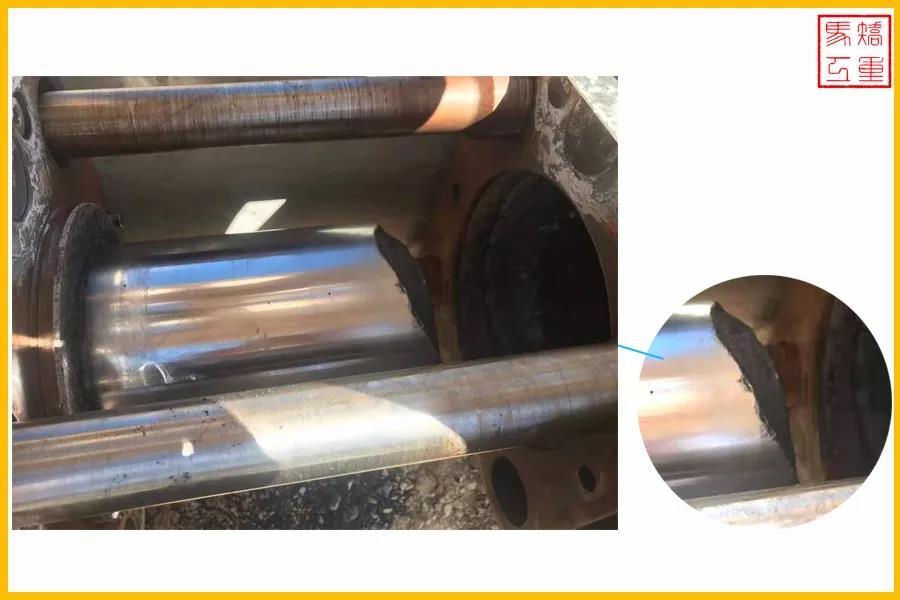

解析：如图为防尘封翻边，而造成的严重拉伤
答案：非活塞故障

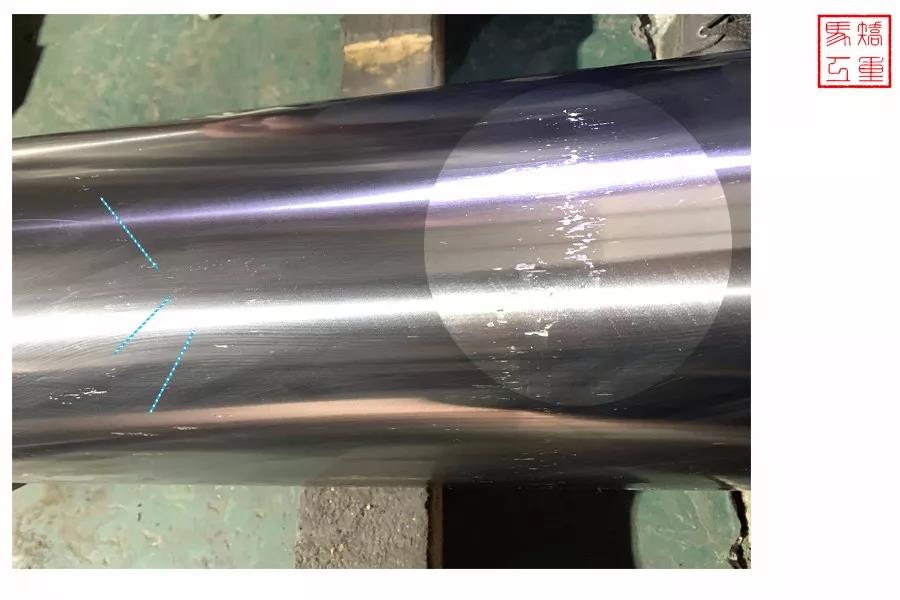

7、掉块、掉渣

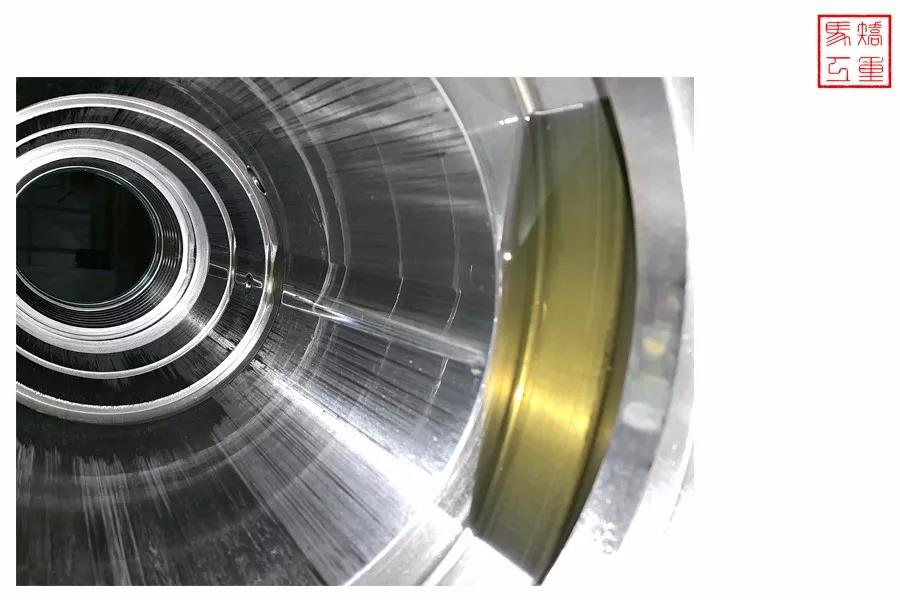

解析：活塞表面掉渣，细微的钢性物质，在液压油高速冲击下，对缸体形成了仿若激光射线一般的轻微拉伤，同时发现故障的起因是主油封位置漏油
答案：活塞故障

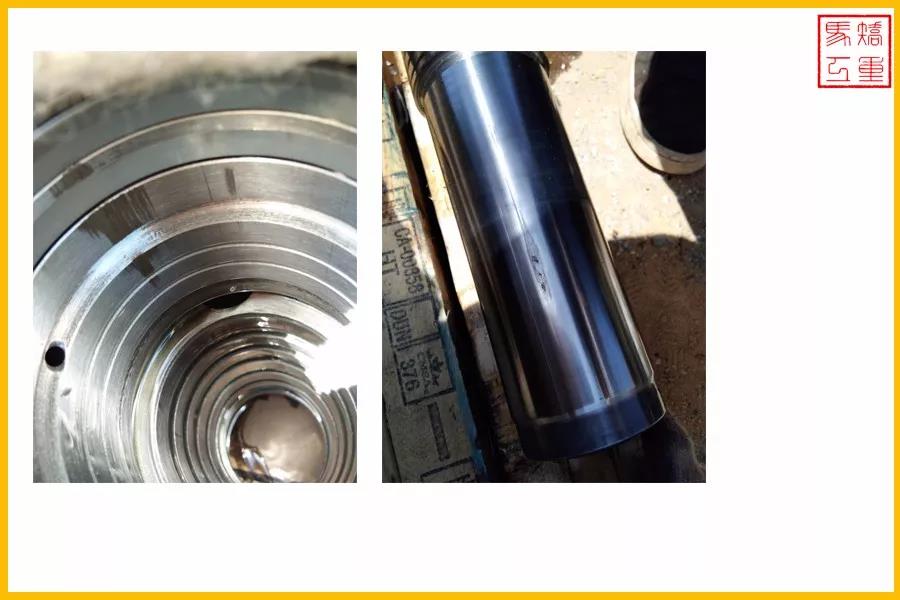

8、主油封位置拉伤

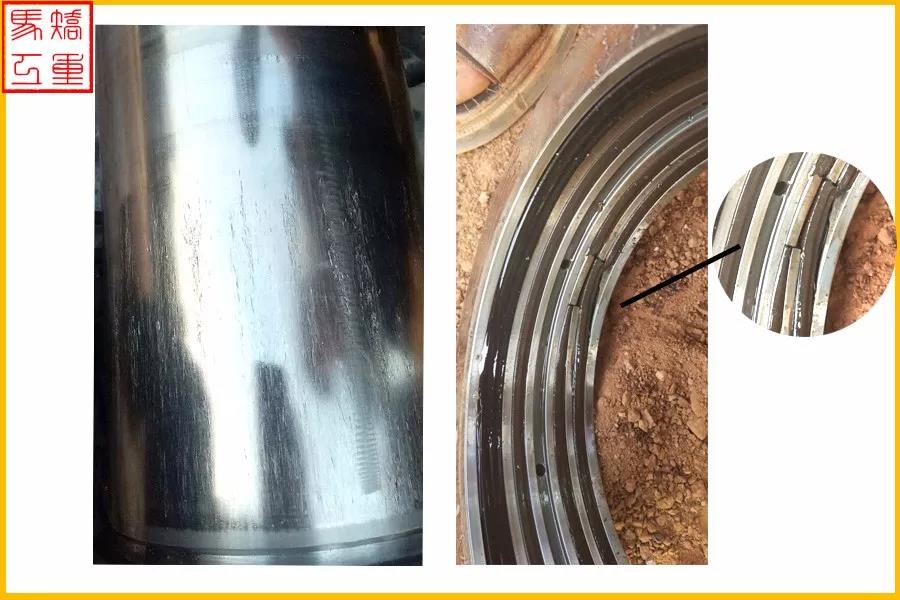

解析：如图为活塞环、或者斯特封断裂后，导致上下对称点（主油封）部位拉伤，如下图所示
答案：非活塞故障

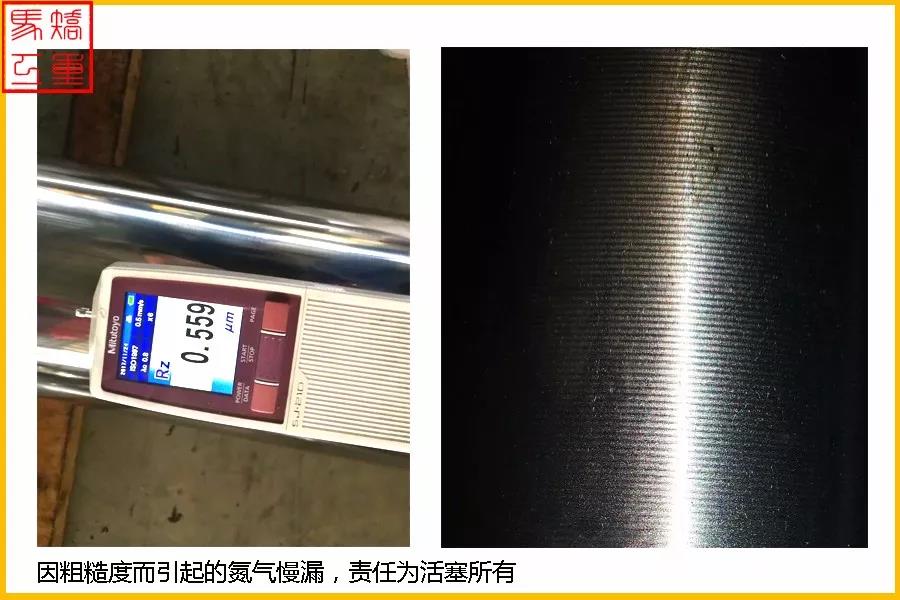

9、慢漏气故障
解析： 活塞粗糙度超标，致使气封失效
①左侧为合格的活塞粗糙度检测上限【0.2≥0.7】
②右侧图片为不合格的活塞放大图
答案：活塞故障

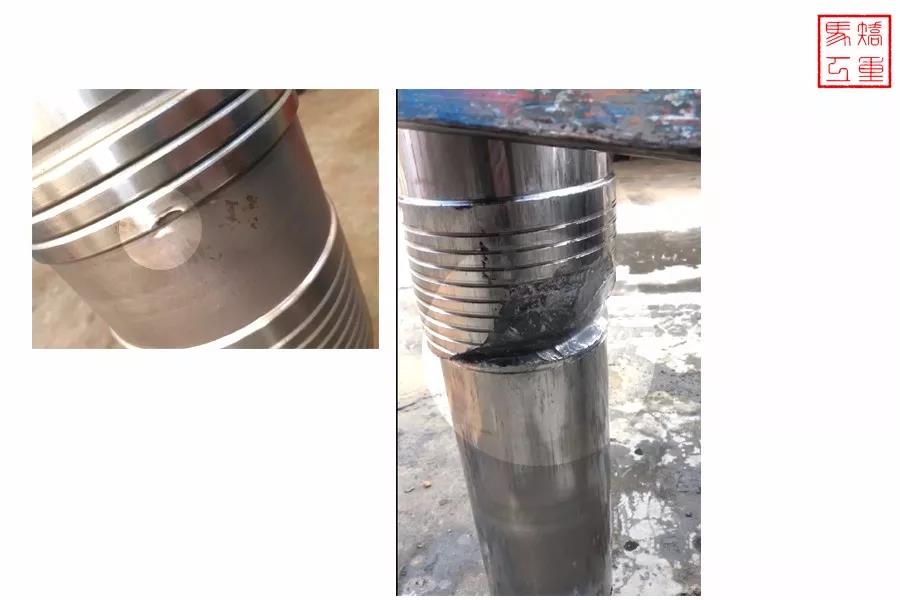

10：活塞与中缸体发生撞击
解析：
1、图左 为活塞质量问题，掉块
2、图右有两个原因 ①冲击锤设计问题，活塞撞击中缸体 ②活塞材质问题，整体掉块后脱落
答案：图左活塞故障 ；图右需要分析，一般为设计问题，非活塞故障
还有很多形形色色的故障案例，但是，千篇一律，万法归宗，不尽之处，敬请海涵，同时，我们还将继续努力，收集更多的案例信息，以便更加方便大家观看和参考。
